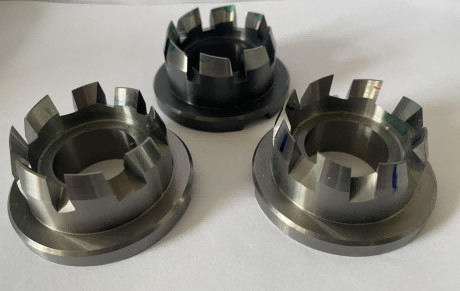

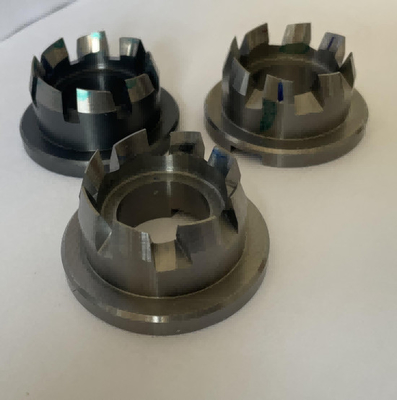

Aux outils de coupe cylindrique de Gleason de coupeurs en spirale enduits de pignon conique

Coupeurs en spirale de pignon conique de GLEASON

Des coupeurs de fraisage en spirale de pignon conique, également connus sous le nom de coupeurs de fraisage de Gleason, sont utilisés pour traiter les pignons coniques en spirale avec un module de 0,5 à 15 millimètres. Les têtes de coupeur utilisées généralement ont un diamètre nominal de 12,7 à 457,2 millimètres (1/2 à 18 pouces), et il y a 10 caractéristiques au total. 12,7 | 50,8 millimètres la tête de coupeur de fraisage (de 1/2 | 2 pouces) est faite en type intégral, et le diamètre plus grand est fait en type d'insertion. La tête de coupeur de fraisage peut être divisée en deux catégories : tête de coupeur de coupure approximative et tête de coupeur fine de coupe. Il y a deux types des disques de coupure rugueux (avec deux ensembles de dents pour la coupe interne et la coupe externe) et de trois côtés (avec trois ensembles de dents pour la coupe interne, la coupe externe et la coupe supérieure). Il y a deux types de disques de fin-coupe : à simple face (il y a seulement un genre de dents dans la coupe intérieure ou externe) et double face. La tête de coupeur de coupure approximative exige beaucoup de dents de coupeur et de bonne rigidité, et il y a un anneau de soutien derrière la tête de coupeur pour soutenir la force de coupure des dents de coupeur ; la tête de coupeur de coupure fine exige la haute précision, avec les garnitures et les cales, qui peuvent avec précision ajuster la position radiale des dents de coupeur. Les tranchants des dents de coupeur sur de diverses têtes de coupeur sont droits et ont un certain angle de profil de dent. Les dents de coupeur doivent être choisies selon le nombre de coupeur calculé pour obtenir le profil assorti correct de dent, et le type arrière de pelle est adopté pour rendre les dents de coupeur lourdes. L'angle radial de profil de position et de dent demeurent inchangé après le meulage. Avec le développement des fraiseuses de vitesse à haute efficacité, plusieurs nouveaux types de coupeurs de fraisage sont apparus, comme des coupeurs de fraisage de haut-rigidité pour la coupe approximative, les coupeurs de fraisage cale-montés, et en plus de la méthode de semi-fraisage a employé en usinant la tête et la spirale de coupeur cylindrique de grandes roues formant la tête de coupeur, etc.
