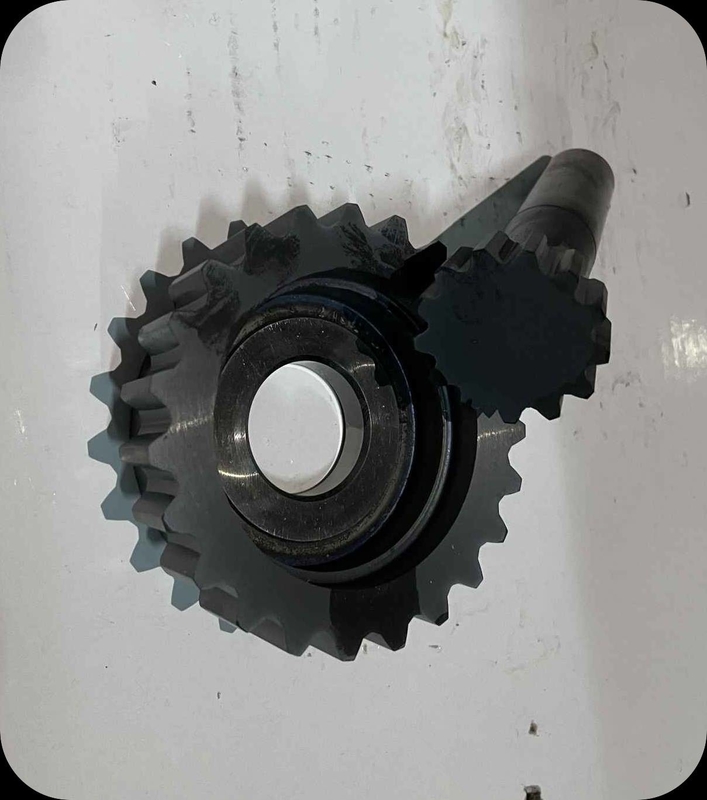

Classe d'ODM un coupeur de entaillage indexable HSS avec la dent droite

Coupeur de entaillage indexable avec la dent droite

Nom de produit : Vitesse Shaper de jambe de chandelle
Portée d'application : Principalement utilisé pour traiter la dent de maillage interne et les vitesses hélicoïdales. Elle est employée pour traiter les pignons droits de maillage internes avec un angle de pression de 20° et les trous spiraux de fleur avec un angle de pression de 30°. Elle est conçue et fabriquée selon les normes JB78, GB6081-85 et les non-normes. Le rendement élevé, exactitude de produit peut atteindre la catégorie 6, la résistance à l'usure. Approprié au petit et profond usinage interne de dent.
Classe d'exactitude : classe A
Traitement du matériel : acier à grande vitesse
Un façonneur de vitesse est une machine-outil de vitesse en forme de vitesse ou en forme de support. Des coupeurs de façonneur de vitesse sont utilisés pour traiter la dent de maillage interne et externe et les vitesses cylindrique hélicoïdales selon la méthode de génération (voir la vitesse usiner). La caractéristique du façonneur de vitesse est qu'elle peut traiter des vitesses avec des épaules, des vitesses à plusieurs étages et des vitesses en arête de poisson sans cannelures vides. Le façonneur en forme spéciale de vitesse peut également traiter des objets avec de divers autres profils, tels que des cames et des cannelures internes.

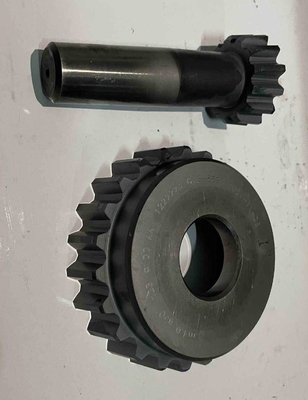

Des couteaux de façonneur de vitesse sont divisés en quatre types : disque, cuvette, cylindre et jambe conique selon leurs formes. Le façonneur de disque est principalement employé pour traiter les dents droites de maillage internes et externes, les dents hélicoïdales de façonneur de vitesse et les vitesses en arête de poisson. Le façonneur en forme de cuvette de vitesse traite principalement des pignons droits avec des épaules et le maillage interne et externe multiple. La différence entre c'et le façonneur en forme de disque de vitesse est que l'écrou utilisé pour maintenir peut être adapté dans le corps du façonneur de vitesse. Par conséquent, le traitement n'est pas gêné. Le façonneur cylindrique de vitesse est habitué pour traiter les vitesses internes et les petites vitesses externes, et est vissé sur l'axe principal du façonneur de vitesse par le fil du trou intérieur. Le façonneur de jambe de chandelle est principalement employé pour usiner la dent de maillage interne et les vitesses hélicoïdales.
